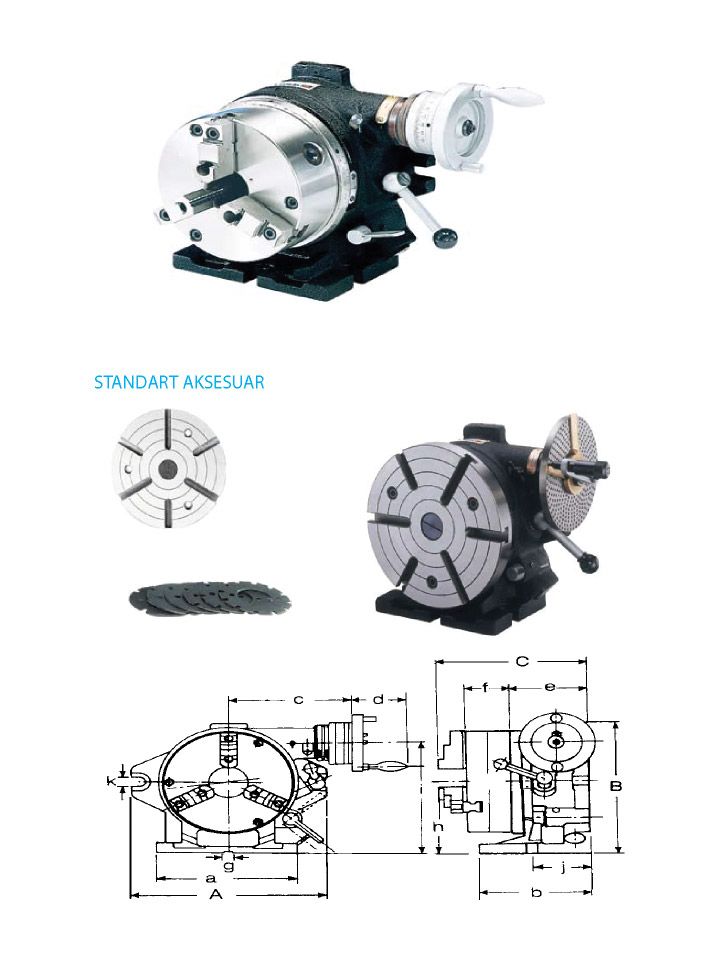

YATAY & DİKEY SÜPER İNDEX DİVİZÖR
- BU ÜRÜN SÜPER İNDEX İLE SALYANGOZ DİŞLİ İNDEKSİN AVANTAJLARINI BİRLEŞTİRİR. FREZE, BARA YADA BAŞKA BİR MAKİNAYA TAKILDIĞINDA SALYONGOZ TAHRİK MEKANİZMASI SAYESİNDE TEKİL İNDEKS VE ENDİREKT İNDEKS İŞLEMLERİNİ GERÇEKLEŞTİREBİLİR. SALYANGOZ TAHRİĞİ DEVRE DIŞI BIRAKILARAK 24 DELİKLİ ANA PLAKANIN 2, 3, 4, 6, 8, 12 VE 24`E BÖLME İŞLEMİ YAPMASI SAĞLANABİLİR. AYNA ÇIKARILDIĞINDA YATAY, DİKEY TİP DÖNER TABLA OLARAK KULLANILABİLİR. DİŞLİ ORANI 1:90 DIR. OPERASYON KOLU 1 DAKİKA OLARAK DERECELENDİRİLMİŞTİR. 10 SANİYE HASSASİYETİNE KADAR OKUMA YAPILABİLİR.
- SÜPER İNDEKS DİVİZÖRLER, 3 AYAKLI AYNA 10"/250 mm YÜZEY PLAKASI, MASKELEME PLAKALARI 2, 3, 4, 6, 8, 12 İLE BİRLİKTE GELİR.
| KOD | b | c | d | e |
f |
klavuz deliği g |
h | i |
j |
k |
bürüt KG |
| CS-6 | 150 | 184 | 82 | 112 | 66 | 16 | 123 | 186 | 80 | 18 | (T)44.5 |
| CS-8 | 160 | 201 | 82 | 125 | 75 | 16 | 155 | 232 | 80 | 18 | (T)71.5 |
| KOD |
DİVİZÖR SAYISI |
AYNA | YÜZEY PLAKASI | A | B | C | a | |||||
|
dış çap |
iç ayak |
dış ayak |
iç çap |
dış çap |
kalınlık | |||||||
| CS-6 |
2,3,4,6 8,12,24 |
167 VSK-6 |
4-42 | 10-156 | 44 | 203 | 50 | 250 | 235 | 221 | 220 | |
| CS-8 |
2,3,4,6 8,12,24 |
210 VSK-8 |
4-62 | 10-180 | 63 | 254 | 58 | 310 | 285 | 243 | 225 | |
