- MERKEZ DELİK BÜYÜK VE UZUN PARÇALARA UYGUN ŞEKİLDE BÜYÜK TUTULMUŞTUR.
- SERTLEŞTİRİLMİŞ VE TAŞLANMIŞ 24 POZİSYONLU PLAKA ÖZEL BİR AÇI OLAN 15° Yİ MÜKEMMEL BİR HASSASİYETLE SAĞLAR.
- CS TİP DÖNDÜRÜLEBİLİR 3 AYAKLI AYNA İLE KULLANILABİLİR. AYRICA YÜZEY PLAKASI İLE EŞİTLENDİĞİNDE DÖNER TABLA İŞLEVİ GÖEREBİLİR.
- HIZLI İNDEKSLENİR VE KOLAY KULLANILIR. SERİ ÜRETİM İÇİN VAZGEÇİLMEZ BİR ÜRÜNDÜR.
- YATAY, DİKEY İNDEX DİVİZÖR PAKET İÇERİĞİNDE 3 AYAKLI AYNA, MASKELEME PLAKALARI 2, 3, 4, 6, 8, 12 MEVCUTTUR.
| İNDEKS DİVİZÖRLER İÇİN HASSASİYET STANDARTLARI |
| NO |
TEST KONUSU |
TOLERANSLAR mm |
| 1 |
12"E GÖRE TABLA YÜZEYİ İLE TABANIN PARALELLİĞİ |
0,015 |
| 2 |
TABLA YÜZEYİNİN AKSİYAL HAREKETTEKİ |
| 3 |
MERKEZ ÜNİTENİN GERÇEK SALGISI |
0,010 |
| 4 |
12"E GÖRE AÇI YÜZEYİ İLE TABANIN KARASELLİĞİ |
0,020 |
| 5 |
AYNA MERKEZİNİN GERÇEK SALGISI |
0,030 |
| 6 |
HER BİR PLAKANIN KONUMLANDIRMA TOLERANSI |
45" |

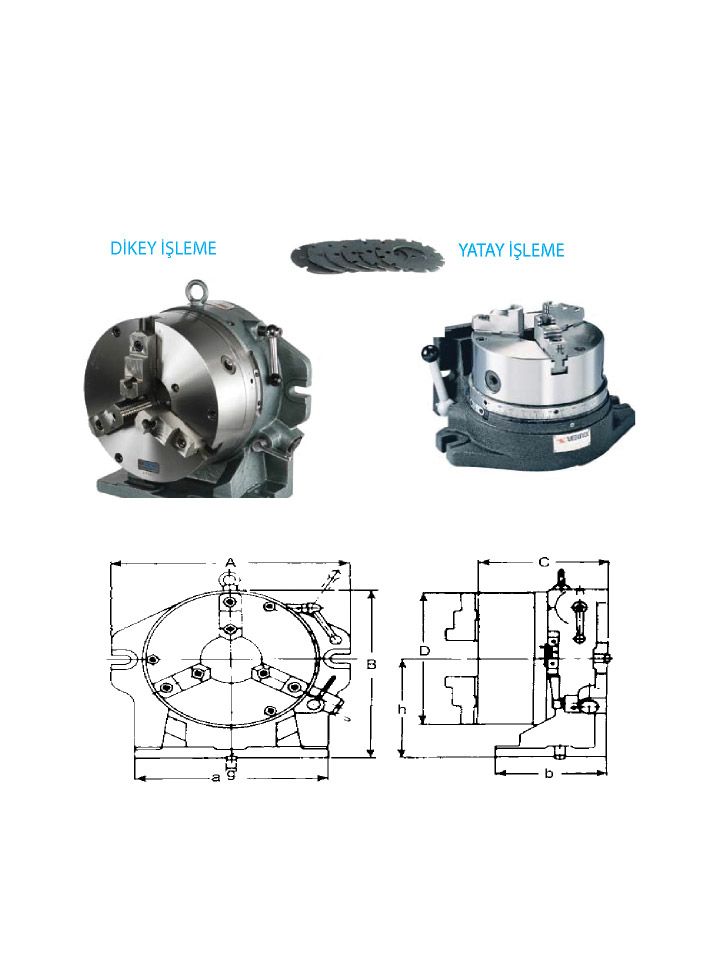

KOD |
DİVİZÖR
NO
|
A |
B |
C |
D |
a |
b |
h |
|
| CC-6 |
2,3,4,6
8,12,24
|
260 |
218 |
156.2 |
167 |
220 |
130 |
123 |
| CC-8 |
2,3,4,6
8,12,24
|
312 |
257 |
173.3 |
200 |
258 |
148 |
155 |
|
KOD
|
TERS
AYAK
|
KILAVUZ
DELİĞİ
|
DÜZ
AYAK
|
DELİK ÇAPI
(TARET)
|
DELİK ÇAPI
(AYNA)
|
KG
|
|
| CC-6 |
4-42 |
16 |
10-156 |
44 |
44 |
29.5 |
| CC-8 |
4-62 |
16 |
10-180 |
63 |
58 |
51.5 |
|
